راهنمای انتخاب هواکش خانگی برای سرویس و آشپزخانه؛ محاسبات فنی و انتخاب سایز
فرمول محاسباتی دبی هوا (CFM / m3/h)، مقایسه فن‌های آکسیال و سانتریفیوژ، اهمیت بلبرینگ و دمپر خودکار، و راهنمای کامل انتخاب بهترین هواکش بی‌صدا.
مقدمه و اهمیت تهویه مطبوع در ساختمان‌های جدید
کیفیت هوای داخل ساختمان (Indoor Air Quality – IAQ) یکی از ارکان اصلی سلامت، رفاه و بهداشت ساکنین در منازل مسکونی است. در معماری مدرن و آپارتمان‌های امروزی به دلیل استفاده از پنجره‌های دوجداره و عایق‌کاری کامل جدارها، تبادل طبیعی هوا بین داخل و خارج ساختمان به حداقل رسیده است. این موضوع در فضاهایی مانند سرویس بهداشتی، حمام و آشپزخانه که مرکز تولید رطوبت، بخارات چربی، گازهای حاصل از پخت و پز و بوی نامطبوع هستند، مشکلات فراوانی ایجاد میکند.
تجمع رطوبت در حمام و سرویس بهداشتی محیطی ایده‌آل برای رشد قارچ‌ها، کپک‌ها و باکتری‌ها فراهم می‌سازد و باعث پوسیدگی درب‌ها و زنگ‌زدگی شیرآلات میشود. «هواکش خانگی» (Exhaust Fan) مناسب‌ترین وسیله برای تخلیه سریع این آلاینده‌ها و جایگزینی آن با هوای تازه است. در این راهنمای تخصصی، فرمول‌های محاسباتی مهندسی، انواع هواکش‌ها و تمامی فاکتورهای انتخاب هواکش خانگی بی‌صدا را بررسی می‌کنیم.
انواع هواکشهای خانگی از نظر مکانیزم عملکرد
هواکشهای تهویه خانگی بر اساس نحوه جابه‌جایی هوا و فشار استاتیک تولیدی به دو دسته اصلی تقسیم میشوند:
۱. هواکشهای آکسیال یا محوری (Axial Fans)
در هواکش آکسیال، پروانه‌ها حول یک محور می‌چرخند و هوا را دقیقاً موازی با محور چرخش موتور به جریان درمی‌آورند. این هواکش‌ها برای جابه‌جایی حجم هوای بالا در فشار استاتیک پایین طراحی شده‌اند.
کاربرد: تخلیه مستقیم هوا از طریق دیوار خروجی یا اتصال به کانالهای فلزی بسیار کوتاه (زیر ۱ متر). هواکشهای آکسیال رایج‌ترین و اقتصادی‌ترین نوع هواکش برای سرویس بهداشتی و حمام منازل هستند.
۲. هواکشهای سانتریفیوژ یا گریز از مرکز (Centrifugal Fans)
در هواکش سانتریفیوژ، هوا به صورت زاویه‌دار (۹۰ درجه) نسبت به محور ورودی وارد شده و با نیروی گریز از مرکز پروانه حلزونی شتاب میگیرد. این فن‌ها توانایی تولید فشار استاتیک بسیار بالایی را دارند.
کاربرد: اگر هواکش باید هوا را از طریق کانالکشیهای طولانی (چند متری)، لولههای آکاردئونی خمیده‌دار یا رایزرهای مشترک ساختمان‌های بلند به پشت‌بام منتقل کند، حتماً باید از هواکش سانتریفیوژ یا ان‌لاین (In-line Duct Fan) استفاده شود.
فرمول علمی محاسبه دبی هوای مورد نیاز (CFM / m3/h)
برای انتخاب سایز دقیق هواکش نباید صرفاً به حدس و گمان اتکا کرد؛ بلکه باید حجم فضا و نرخ تعویض هوا (Air Change Rate per Hour – ACH) طبق فرمول زیر محاسبه گردد:
دبی هوای مورد نیاز (m³/h) = حجم مفید فضا (طول × عرض × ارتفاع بر حسب متر) × نرخ تعویض هوا (ACH)
نرخ‌های استاندارد تعویض هوا (ACH):
- سرویس بهداشتی و دستشویی: ۱۰ تا ۱۵ بار تعویض کامل هوا در ساعت.
- حمام و دوش: ۱۲ تا ۲۰ بار تعویض کامل هوا در ساعت (جهت تخلیه بخار آب).
- آشپزخانه خانگی: ۱۵ تا ۲۵ بار تعویض کامل هوا در ساعت.
مثال عملی محاسبه:
یک سرویس بهداشتی به ابعاد ۲ متر طول، ۲ متر عرض و ۲٫۵ متر ارتفاع را در نظر بگیرید. حجم این فضا برابر با `۲ × ۲ × ۲٫۵ = ۱۰ مترمکعب` است. با در نظر گرفتن نرخ تعویض ۱۲ بار در ساعت، دبی هوای مورد نیاز برابر خواهد بود با: `۱۰ × ۱۲ = ۱۲۰ مترمکعب بر ساعت`. بنابراین باید هواکشی انتخاب شود که ظرفیت تخلیه حداقل ۱۲۰ m³/h را داشته باشد (مانند هواکش سایز ۱۲ یا ۱۵).
پارامترهای فنی کلیدی در انتخاب هواکش خانگی
هنگام خرید هواکش خانگی توجه به موارد زیر الزامی است:
۱. میزان صدای کارکرد (Noise Level – dB)
صدای مداوم هواکش یکی از عوامل سلب آسایش در منزل است. صدای هواکشهای بی‌صدا (Silent Fans) معمولاً زیر ۳۵ دسی‌بل (dB) است. استفاده از پروانه‌های آیرودینامیک با طراحی حلزونی و موتورهای کم‌صدا تاثیر چشمگیری در کاهش صدا دارد.
۲. قطر دهانه خروجی (سایز ۱۰، ۱۲، ۱۵، ۲۰ سانتیمتر)
قطر لوله پشت هواکش باید دقیقاً با سایز لوله پلیکا یا کانال موجود در دیوار تطابق داشته باشد. سایز ۱۰ سانتیمتر برای سرویس‌های کوچک، سایز ۱۲ و ۱۵ برای سرویس‌های بزرگ و حمام، و سایز ۲۰ برای آشپزخانه و مغازه‌ها مناسب است.
۳. موتور بلبرینگی در برابر بوش هیدرولیکی
موتورهای دارای **بلبرینگ (Ball Bearing)** طول عمر بسیار بالا (بیش از ۳۰,۰۰۰ ساعت)، اصطکاک ناچیز و امکان نصب روی سقف را دارا هستند. در حالی که موتورهای بوشی فقط برای نصب افقی روی دیوار مناسب بوده و در نصب سقفی به سرعت دچار صدای لقی میشوند.
۴. دمپر یا درپوش خودکار (Backdraft Damper)
وجود دمپر یک‌طرفه فیزیکی یا خودکار برقی در پشت هواکش مانع از بازگشت بوی نامطبوع سایر واحدها از طریق کانال مشترک، ورود حشرات و ورود هوای سرد در فصل زمستان میشود.
۵. درجه حفاظت ضد آب (IPX4)
برای هواکشهای نصب شده در حمام، داشتن درجه حفاظت حداقل IPX4 جهت ایمنی در برابر پاشش قطرات آب الزامی است.
جدول راهنمای جامع انتخاب سایز و دبی هواکش بر اساس متراژ
| نوع فضا و متراژ تقریبی | سایز دهانه خروجی (قطر پروانه) | دبی هوای پیشنهادی (m³/h) | نوع هواکش پیشنهادی |
|---|---|---|---|
| سرویس بهداشتی کوچک (تا ۳ مترمربع) | سایز ۱۰ سانتیمتر (۱۰۰mm) | ۸۰ تا ۱۱۰ m³/h | آکسیال دیواری مدل زیبا ۱۰ تیراژه |
| سرویس بزرگ و حمام (۳ تا ۶ مترمربع) | سایز ۱۲ یا ۱۵ سانتیمتر (۱۲۰-۱۵۰mm) | ۱۴0 تا ۲۴۰ m³/h | آکسیال بلبرینگی مجهز به دمپر |
| آشپزخانه کوچک یا انبار (تا ۱۰ مترمربع) | سایز ۱۵ یا ۲۰ سانتیمتر (۱۵۰-۲۰۰mm) | ۲۵۰ تا ۴۵۰ m³/h | آکسیال توربو یا سانتریفیوژ خانگی |
| فضاهای بزرگ و تجاری (بالای ۱۵ مترمربع) | سایز ۲۵ یا ۳۰ سانتیمتر (۲۵۰-۳۰۰mm) | بالای ۶۰۰ m³/h | هواکش قاب‌دار صنعتی/نیمه‌صنعتی |

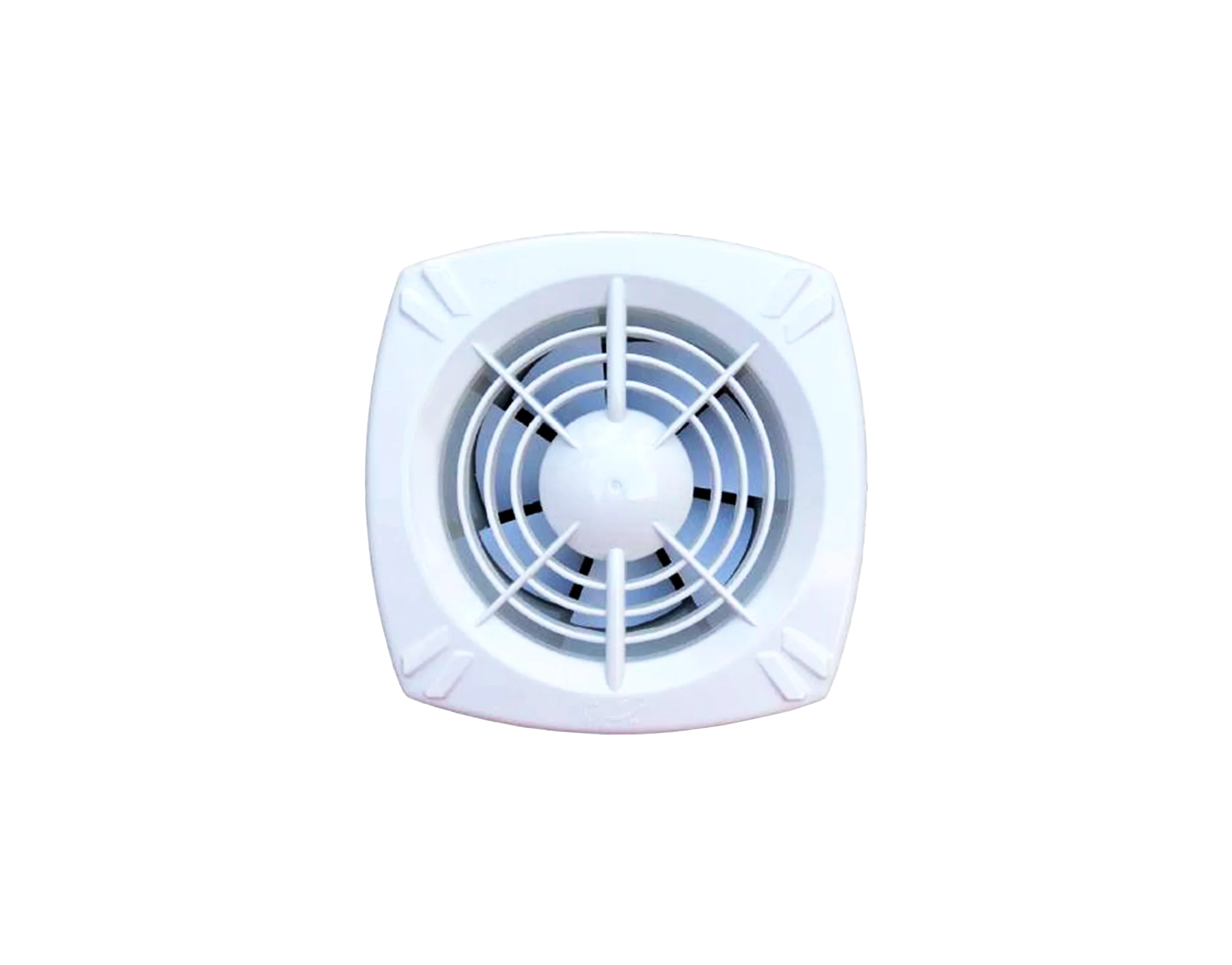

معرفی هواکشهای خانگی تیراژه: لوله‌ای سایز ۱۰ سانتیمتر F10 و سایز ۱۵ سانتیمتر F15
گروه صنعتی تیراژه هواکشهای خانگی سری زیبا و توربو را با موتورهای باکیفیت و طراحی مدرن عرضه کرده است:
سوالات متداول درباره انتخاب و خرید هواکش خانگی
فرمول محاسبه دبی هوای مورد نیاز (CFM یا مترمکعب بر ساعت) هواکش چیست؟
فرمول محاسبه دبی هوا عبارت است از: `دبی (m3/h) = حجم اتاق (طول × عرض × ارتفاع) × تعداد تعویض هوا در ساعت (ACH)`. نرخ تعویض هوا برای سرویس بهداشتی ۱۰ تا ۱۵ بار و برای آشپزخانه ۱۵ تا ۲۵ بار در ساعت است.
تفاوت هواکش آکسیال (محوری) و سانتریفیوژ چیست؟
هواکش آکسیال جریان هوا را موازی با محور پروانه جابهجا میکند و برای تخلیه مستقیم از طریق دیوار یا کانالهای بسیار کوتاه (زیر ۱ متر) عالی است. هواکش سانتریفیوژ فشار استاتیک بالایی تولید کرده و برای کانالکشیهای طولانی و لولههای خرطومی بلند مناسب است.
دمپر یا دمپر خودکار (Backdraft Damper) در هواکش چه کاربردی دارد؟
دمپر دریچه یکطرفهای در پشت هواکش است که با روشن شدن فن باز شده و با خاموش شدن آن به وسیله فنر یا وزنه بسته میشود. دمپر مانع از ورود بوی نامطبوع همسایگان از طریق کانال مشترک، ورود حشرات و ورود هوای سرد در زمستان میشود.
سایزهای استاندارد دهانه خروجی هواکش خانگی کدامند؟
سایزهای استاندارد شامل قطر ۱۰ سانتیمتر (۴ اینچ)، ۱۲ سانتیمتر (۵ اینچ)، ۱۵ سانتیمتر (۶ اینچ) و ۲۰ سانتیمتر (۸ اینچ) هستند که باید دقیقاً با سایز لوله یا کانال خروجی دیوار تطابق داشته باشند.
چرا هواکشهای مجهز به بلبرینگ (Ball Bearing) طول عمر بیشتری دارند؟
موتورهای بلبرینگی اصطکاک فوقالعاده پایینی دارند، کارکرد بیصداتری ارائه میدهند و قابلیت نصب هم بر روی دیوار (افقی) و هم روی سقف (عمودی) را دارا هستند؛ برخلاف موتورهای بوشی که در نصب سقفی به سرعت دچار لقی و صدا میشوند.
